Опалення офісу копицентра інфрачервоними панелями р. Львів. Відгук. Аналіз.

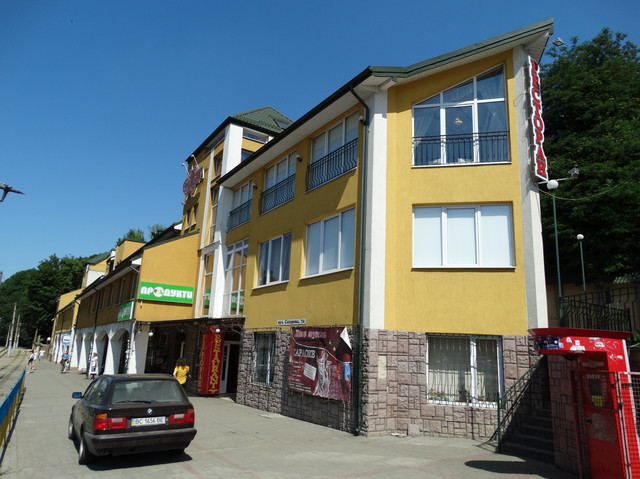

1й поверх 3-поверхового будинку, 2 офісу по 60кв.м.
Адреса: Сахарова,7, р. Львів, Україна.
Завдання: енергозбереження та опалення без газу.
Теплотехнічні характеристики половини будівлі:
| № | Параметр | Значення | Примітки | |||
| 1 | Призначення (житлове, офісне, виробництво, склад і т. д.) офісне | |||||
| 2 | Загальна площа приміщення | (м2) | 60 | |||
| 3 | Ваш поверх /Кількість поверхів | перший/три | ||||
| 4 | Висота стелі | (м) | 3 | |||
| 5 | Довжина і ширина будівлі | (м х м) | 7,70*6 м | |||
| 6 | Бажаний температурний режим (мінімально-допустима температура в приміщеннях) 20 | |||||
| 7 | Стіни (матеріал і товщина слоїв): | |||||
| - 1-й шар ― | (мм) | Пінопласт 50 | ||||
| - 2-й шар ― | (мм) | Бетон 380 (земля цоколь) /цегла 380 | ||||
| - 3-й шар ― | (мм) | вапняна штукатурка 25 | ||||
| 8 | Засклення: | |||||
| - загальна площа засклення | (м2) | 2 вікна 2,3*2,1 (Ш*В), 2 вікна 0,7*0,7 м | ||||
| - тип засклення (одне вікно, склопакет 1-камерн, 2-х камерн, старе дерев'яна янное вікно з подвійним склом і т. д.) склопакет 2-х камерн | ||||||
| 9 | Підлога (матеріал і товщина слоїв): | |||||
| - 1-й шар ― | (мм) | Бетон 100 | ||||
| - 2-й шар ― | (мм) | Пінопласт 20 | ||||
| - 3-й шар ― | (мм) | Цементно-пісчана стяжка 100 | ||||
| 10 | Дах (матеріал і товщина слоїв): | |||||
| - 1-й шар ― | (мм) | |||||
| - 2-й шар ― | (мм) | |||||
| - 3-й шар ― | (мм) | |||||
| 11 | Чи є система вентиляції, її ефективність | (так/ні) | немає м3/годину | |||
| 12 | Кількість людей, які проживають/працюють у приміщенні мала кімната — 3, велика кімната — 5 | |||||
| 13 | Чи є обмеження по споживанню електроенергії | (так/ні) | 2 кВт | |||
| 14 | Чи є три фазі | (так/ні) | так | |||
| 15 | Назва підприємства ПП «Фенікс-плюс» | |||||
| 16 | Контактна особа Тетяна | |||||
| 17 | Тел | |||||
| 18 | Кімнати: площа кімнати/площа вікон/к-сть кутових стін | Тепловтрати, кВт/год | -10 | -20 | -35 | |
| 1 | 6*2 м, 12 м кв, 2 стіни кутові по 2 м, вікно (частина вікна) 2,1*1м | |||||
| 2 | 5*6 м, 30 м кв, 2 стіни за 6м зовнішні, вікно 2,3*2,1+вікно (частина) 2,10*1,3, вікно 0,7*0,7 | |||||
| 3 | Тамбур 1*1, вікно 0,7*0,7 | |||||
Була затверджена система опалення:
- КРІП-500 настінна стандартна -10шт
- КРІП-500 настінна нестандартна висотою 45см. -3шт.
- Всього: 6000 Вт
Схема обігріву
У правому приміщенні надалі були внесені зміни: замість 2-х стельових Билюксов поставлені біля вікна 2шт Кріп-500.
Передбанник -Білюкс Б600 +термостат Севал.
Далі 2 кімнати повністю дзеркальні по 60кв.м.
ПЕРШИЙ ОФІС 60кв.м. Всього 7300 Вт з передбанником.
У головному залі 5600Вт ― 5 стельових панелей Білюкс: Б1000*3шт, Б1350*2шт. В туалеті -КРІП-500*1шт, в кухні ― Б600*1шт. 4 терморегулятора.
Відгук: на іч-панелі Білюкс: комфорт -погано, економія -нижче очікуваного. У першому залі недостатньо тепло. Працівникам, що знаходяться безпосередньо під панеллю Білюкс некомфортно, трошки припікає в голову, якщо відсісти в сторону ― холоднувато.
ДРУГИЙ ОФІС 60кв.м. Всього 6500Вт.
Проходимо через зал першого офісу і потрапляємо через двері в другий офіс. Тут встановлені тільки настінні УКРОПы. Передбанника немає, двері на вулицю закрита, але іноді нею користуються. У головному залі ― КРІП-Металік-500*11шт, плюс 2шт в 3-х коморах. 4 терморегулятора.
Відгук на іч-панелі КРІП: комфорт -добре, економія -нижче очікуваного. Упро другий офісі тепло, воно відчувається у всьому великому залі. Укропы на ту ж потужність гріють краще.
СПОЖИВАННЯ.
Взимку в мороз пор. добове споживання коливалося в діапазоні 160 -190 кВт. Техніка споживала близько 30кВт. На ніч залишали клімат на +10С. В день -близько 19С.
Фото робочого журналу обліку споживання електроенергії двома кімнатами по 60кв.м.: перша колонка зліва ― перший офіс з Билюксами, друга колонка ― другий офіс з УКРОПами.
Висновок виробника Білюкс.
У головному залі рекомендуется
1) у першу чергу виправити схему монтажу панелей і терморегулятора: панелі більшої потужності перемістити в зону відразу під вікнами, терморегулятор - у зону між вікнами або в робочі зони, де знаходяться співробітники
2) ефективніше розподілити потужність ― замінити більш потужні панелі на менш потужні, скажімо замість 5 панелей на 5600Вт встановити 9 по 600Вт.
3) можна також поекспериментувати і спробувати розгорнути панелі на 90 градусів, щоб краще покрити площу кімнати іч-променями.
Висновок виробника КРІП.
Для досягнення більшої економії, при тепловтратах більше норми, перше що ми завжди рекомендуємо провести заходи з термомодернізації та доутепления приміщення. Наприклад, наклеїти плівку на вікна, опустити стелю і т. п. Можливо потрібно вдатися до теплового аудиту, пошукати т. н. мости холоду.
Висновки.
Для недоутепленного приміщення з заданими характеристиками і підвищеними тепловтратами рекомендуємо все ж віддавати переваги: панелям з теплонакопичуачем з виражений конвективним ефектом, напр., серія КРІП Керамік або Біо-Керамік з подвійним теном.
Також радимо розглянути можливість комбінованого типу опалення: для швидкого нагрівання повітря вранці включати конвектор/дуйчик, потім грітися в основному іч-панелями, якщо вночі температура була знижена.
