Розрахунок індивідуального опалення спортзалу без газу, труб і води. Приклад.
Етап 1. Діагноз або розрахунок тепловтрат приміщення.
1.1. Усне опитування. Характеристики приміщення.
Гео: Україна, м. Івано-франківськ.
Тип житла: спортзал
Опалювальна площа, кв. м.: 60
Кількість зовнішніх стін: 1
Приміщення знизу: холодне
Орієнтація північ
Приміщення зверху: холодний горище
Тип вікон: звичайне (подвійне) скління
Теплоізоляція стін: погана теплоізоляція
Співвідношення площ вікон і підлоги: 10%
Температура за вікном, С: -20
Висота стелі, м: 3
Середня платіжка за тепло, грн/міс.: 0грн.
1.2. Розрахунок тепловтрат, оцінка потужності і споживання в відповідності з нормами (ДБН).
Середній рахунок за іч-тепло за стандартними тарифами, грн./місяць: 2975.62
Середній рахунок за ік тепло за пільговим тарифом на електроопалення, грн/міс.: 1594.08
Середній рахунок за ік тепло за пільговим тарифом і з двозонним лічильником, грн/міс.: 1328.40
Ср. споживання ік опалення, кВт/місяць: 1771.20
Ср. споживання конвекційного опалення, кВт/місяць: 2361.60
Вартість іч-опалення без монтажу і знижок, грн: 19225.29
Потужність ік (інфрачервоного низькотемпературного опалення, кВт: 7.87
Потужність стандартного конвекційного опалення, кВт: 11.81
Тепловтрати приміщення, кВт/год: 9.84
Висновок: інфрачервоне опалення вигідніше конвекційного на (2361 - 1771 =) 590 кВт / місяць або на 25% буде менше споживання при температурі за вікном -20С, всередині +20С.
ЕТАП 2. Підбір видів опалення
2.1. Визначення виду обігріву в залежності від графіка використання приміщення.
Для цілодобового індивідуального стаціонарного опалення - рекомендовані довгохвильові інфрачервоні обігрівачі настінні або стельові на загальну потужність 7,9 кВт. Опалення працює цілодобово: у робочий час - комфортна температура, у неробочий час - економна.
Стельові обігрівачі з закритим теном з температруою 250С алюмінієві еліпсоподібні, серія КРІП Б https://eco-obogrev.com/g9332546-potolochnye-infrakrasnye-obogrevateli наприклад: КРІП Б1600 5шт * 3100 = 15500 грн
Або серія КРІП П2000 * 4шт * 4190 = 16760 грн Дивитися каталог
Тимчасовий обігрів - або зональний обігрів - обігрів не все приміщення, а тільки "робочих зон" і тільки в робочий час. Для цієї мети підійдуть стельові середньохвильові ік панелі з відкритим теном 500-600С серія КРІП У. Вони працюють і споживають тільки в робочий час.
Напр. КРІП У2000 4шт Дивитися каталог
Купити в розстрочку інфрачервоні панелі можна в онлайні в приватмаркете тут
2.2. Підбір автоматики для контролю клімату
Для початку розділимо зал на температурні зони: роздягальня - перша зона +20, власне спортзал - друга зона + 18С. Всього встановлюємо на систему опалення 2 терморегулятори. В кожній зоні монтаж інфрачервоних панелей здійснюємо на стелі і з'єднуємо їх загальним кабелем паралельним з'єднанням і підключаємо до терморегулятора. Якщо сумарна потужність панелей перевищує допустиму навантаження терморегулятора, тоді перед ним встановлюємо магнітний контактор (забирає з терморегулятора зайве навантаження).
Каталог, види і ціни на терморегулятори до систем опалення див. тут
Поради та відео як вибрати терморегулятор до систем електроопалення см тут
2.3. Схема опалення спортзалу.

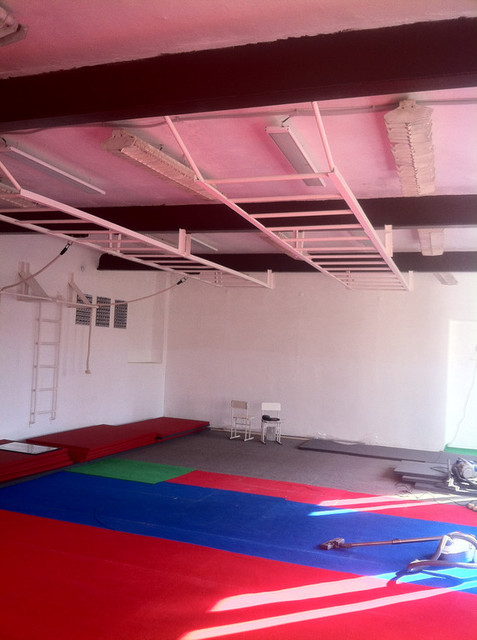

Електронагрівальні панелі розміщуються в місцях найбільших тепловтрат: над вікнами, дверима, уздовж зовнішніх стін, щоб відсікти їх. Решта - над робочими зонами. Приклад монтажу див. на фото.
2.4. Підбір електротоварів та інших супутніх приладів для максимального енергозбереження.
Ціни на кабель та іншу електрофурнітуру та електротовари від виробника см тут
LED світлодіодне освітлення спортзалу див. тут
Для самостійного орієнтовного розрахунку опалення спортзалу
радимо скористатися тепловим онлайн - калькулятором: http://ukrop-paneli.com/#economy
Для більш детального розрахунку - заповніть будь ласка анкету приміщення тут:
або зв'яжіться з нашим фахівцем: 0960047744, 050-1000-136
Ми пропонуємо енергозберігаючі системи опалення та освітлення з доставкою по Україні зі складів виробника безпосередньо. Можлива установка і виїзд спеціаліста на місце для оцінки кошторису робіт.
