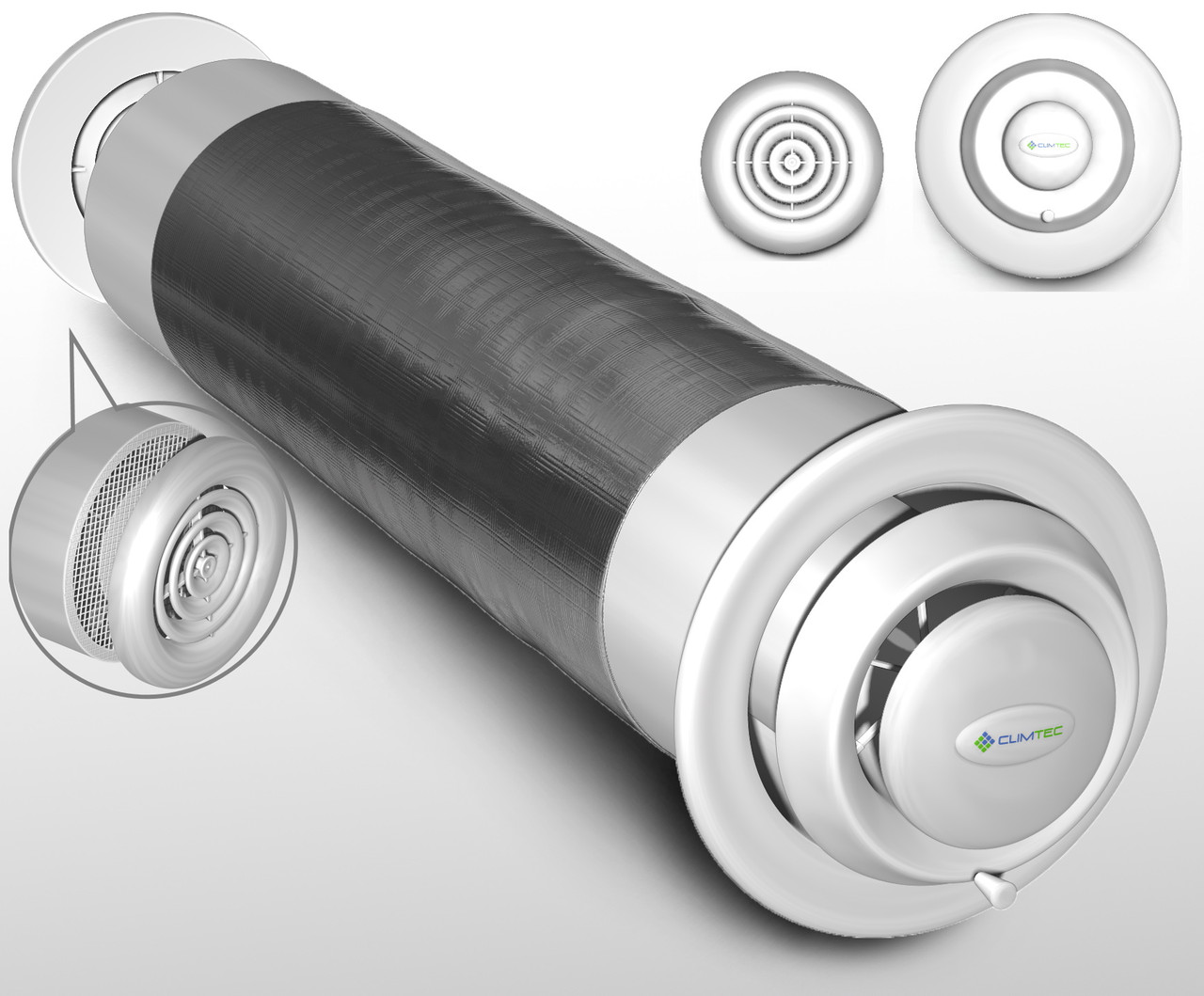

Децентралізована система вентиляції з рекуператором ТМ «CLIMTEC» - це припливно-витяжна система вентиляції, в якій приплив і відтік відбуваються одночасно, і без змішування потоків повітря.
Теплообмінник - це теплообмінник, взимку повертає теплову енергію, витікаючу з приміщення з видаленого повітрям, а влітку перешкоджає проникненню спеки з припливним повітрям. Процес рекуперації може зберегти до 75% тепла, що втрачається при звичайному вентилюванні приміщення.
Навіщо потрібен рекуператор CLIMTEC
- Підтримання температури всередині приміщення при постійній подачі свіжого повітря
- Енергозбереження: економія на опаленні та охолодженні
- Видалення вологи, грибка, конденсату, плісняви з приміщення
- Очищення повітря
- Оптимальний вибір вентиляції для алергіків і астматиків
Характеристики

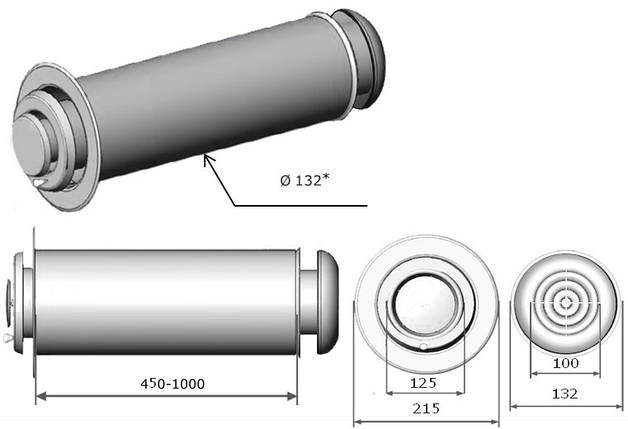

Діаметр корпусу робочого модуля без утеплювача, мм | 125 |
Діаметр монтажного отвору, мм | 142 |
Довжина, мм | 450-1000 |
Маса, кг | 2 |
ККД, % | 93 |
Обсяг припливного/витяжного повітря при максимальній потужності, м3/годину | 60/60 |
Обсяг припливного/витяжного повітря при мінімальній потужності м3/годину | 25/25 |
Рекомендована площа приміщення, м2 | 25 |
Рекомендована кількість осіб в приміщенні | 4 |
Напруга, В | 220/230 |
Споживана потужність при максимальній потужності, Вт/А·год | 30/0,13 |
Споживана потужність при мінімальній потужності, Вт/А·год | 20/0,1 |
Рівень шуму при максимальній потужності, дБ | 38 |
Рівень шуму при мінімальній потужності, дБ | 22 |
Споживана потужність Тена догріву, Вт/год | - |
Алюмінієвий теплообмінник діаметрально пластинчастий | + |
Клапан перекриття потоків | Ручний |
Система керування (пульт) | Стаціонарне |
Фільтр очищення повітря (G) | - |
Управління: вмикання або вимикання
Технічний паспорт
Основний модуль
1. Передній анемостат
2. Припливний вентилятор
3. Редуктор розподілу повітряних потоків передній
4. Діаметрально-пластинчастий теплообмінник перехресного типу
5. Сервопривід відкриття/закриття заслінок*
6. Клапан перекриття повітряних потоків (ручний** або автоматичний*)
7. Редуктор розподілу повітряних потоків задній
8. Витяжний вентилятор
9. Фільтр припливного повітря*
10. Решітка розподільна задня
11. Захисний Кожух
12. Фланець декоративний внутрішній
13. Керамічний ТЕН догріву повітря*
* тільки для серії «РД» СТАНДАРТ
** тільки для серії «РД» БАЗА
Унікальний модуль розподілу потоків повітря з приміщення проганяється через рекуператор одним вентилятором, а повітря з вулиці – іншим. Потоки повітря при цьому розділені таким чином, що при роботі вентиляторів вони не змішуються, а рухаються в різних каналах теплообмінника у зустрічних напрямках.
Перехресний, протиточний алюмінієвий теплообмінник – алюміній, з якого виготовлений теплообмінник, який не окислюється (на відміну від міді та інших матеріалів, що володіють великою теплопровідністю), відповідно, не має негативного впливу на дихальну систему людини, дозволяє працювати в широкому температурному діапазоні, має природну захист (оксидна плівка) від корозії, перешкоджають розвитку грибкових і гнильних бактерій на ламелях
ТЕН догріву повітря – ТЕН догріву повітря забезпечує стабільну роботу і комфортну температуру повітря, що поступає в будь-який час року.
Клапан перекриття потоків – клапан перекриття потоків перешкоджає задуваниям вітру, протягів і шуму, усходящему з вулиці. А його розташування в задній (вуличної) частині рекуператора виключає можливість промерзання рекуператора при екстримально низькій температурі – коли рекуператор вимкнений, тк. «труба» рекуператора залишається «в приміщенні».
Унікальна форма крильчатки мотора – завдяки особливій формі крильчатки ефективність моторів зросла майже в 2 рази. Завдяки цьому вийшло знизити потужність на якій працює мотор, що спричинило за собою ще більшу економію енергоресурсів і максимально знизити рівень шуму серед аналогів.
Повітряний фільтр – рекуператор обладнаний «пиловим» і «вугільних» фільтрами, які затримують пил, вихлопні гази і неприємні запахи, роблячи повітря свіжим і приємним для дихання. А приміщення та меблі чистими.
Монтаж і підключення припливно-витяжної установки
Необхідне обладнання:
- Бурильна установка+станина+коронки для буріння відповідн. діаметра
- Анкерне UKROP лення або шпилька
- Перфоратор
- Стрем'янка
- Будівельний пилосос, якщо в приміщенні потрібно збереження чистоти
Приклад:
1.Робимо розмітку під отвір з відступом від стіни і стелі не менше 30 см (рис.1).
2.Свердлимо отвір під шпильку (рис.2).
3.Фіксуємо шпильку (рис.3).
4.Ставимо OSB-лист для захисту стіни (рис.4).
5.Виставляємо станину під кутом 3-5 градусів (рис.5).
6.Ставимо бурильну установку (рис.6).
7.Одягаємо перехідник для пилососа і коронку (рис.7).
8.Приєднуємо шланг будівельного пилососа (рис.8).
9.Одягаємо перехідник для пилососа і коронку (рис.9).
10.Прорізаємо гіпсокартон (рис.10).
11.Прибираємо гіпсокартон і продовжуємо буріння (рис.11, 12).
12.Одягаємо подовжувач коронки (рис.13).
13.Збираємо залишки пилу (рис.14).
14.Отвір готово (рис.15).
15.UKROP имо ущільнювач (алюфом 3 або 5 мм), приклеюємо додаткові 2 смужки для більш щільної посадки в отворі (рис.16, 17).
16.Робимо попередній запуск рекуператора (рис.18).
17.Поміщаємо рекуператор в отвір індикацією вгору для серії СТАНДАРТ, спицею вниз для серії БАЗА (рис.19).
18.Просуваємо рекуператор, тримаючись за боки корпуса (рис.20).
19.УВАГА!!! Лицьову частину можна штовхати і тягнути ТІЛЬКИ ЗА КОРПУС!!! (рис.21, 22, 23)
20.Знімаємо фланець, підключаємо харчування і ставимо його назад по пазах (рис.24, 25, 26, 27, 28).
21.Монтаж завершено (рис.29).
22.Включаємо рекуператор (рис.30).
Індивідуальні рішення з рекуператорами серії «РД»
Рознесення припливу і витяжки з подовженням модуля для приміщень, де немає можливості прямого монтажу стандартного рекуператора.
1. Свіже повітря
2. Відпрацьоване повітря
3. Можливий підбір кольору на вимогу замовника
Основні | |
---|---|
Виробник | CLIMTEC |
Країна виробник | Україна |
Напруга мережі | 220~240 В |
Споживана потужність | 8 Вт |
Тип рекуператора | Трубчастий |
Рівень шуму | 30 дБ |
- Ціна: 5 200 ₴
