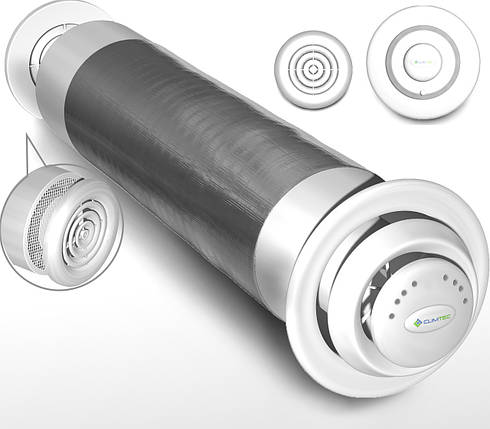

Децентралізована система вентиляції з рекуператором ТМ «CLIMTEC» - це припливно-витяжна система вентиляції, в якій приплив і відтік відбуваються одночасно, і без змішування потоків повітря.

Теплообмінник - це теплообмінник, взимку повертає теплову енергію, витікаючу з приміщення з видаленого повітрям, а влітку перешкоджає проникненню спеки з припливним повітрям. Процес рекуперації може зберегти до 75% тепла, що втрачається при звичайному вентилюванні приміщення.

Навіщо потрібен рекуператор CLIMTEC

• Підтримання температури всередині приміщення при постійній подачі свіжого повітря
• Енергозбереження: економія на опаленні та охолодженні
• Видалення вологи, грибка, конденсату, плісняви з приміщення
• Очищення повітря
• Оптимальний вибір вентиляції для алергіків і астматиків

Характеристики

Управління: стаціонарне або дистанційне

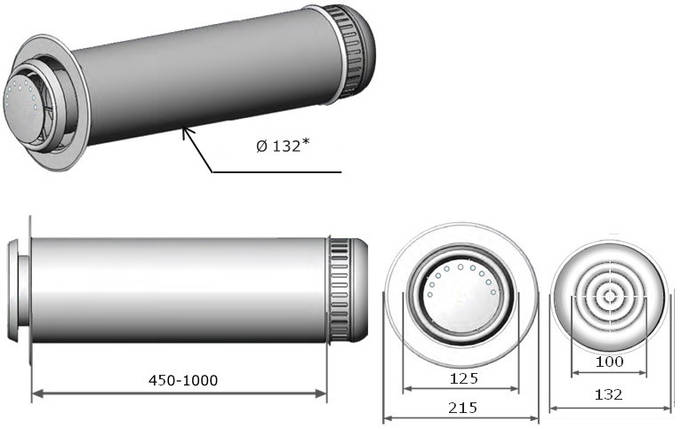

Технічний паспорт

Основний модуль

1. Передній анемостат
2. Припливний вентилятор
3. Редуктор розподілу повітряних потоків передній
4. Діаметрально-пластинчастий теплообмінник перехресного типу
5. Сервопривід відкриття/закриття заслінок*
6. Клапан перекриття повітряних потоків (ручний** або автоматичний*)
7. Редуктор розподілу повітряних потоків задній
8. Витяжний вентилятор

9. Фільтр припливного повітря*
10. Решітка розподільна задня
11. Кожух захисний
12. Фланець декоративний внутрішній
13. Керамічний ТЕН догріву повітря*
* тільки для серії «РД» СТАНДАРТ
** тільки для серії «РД» БАЗА

Унікальний модуль розподілу потоків повітря з приміщення проганяється через рекуператор одним вентилятором, а повітря з вулиці – іншим. Потоки повітря при цьому розділені таким чином, що при роботі вентиляторів вони не змішуються, а рухаються в різних каналах теплообмінника у зустрічних напрямках.

Перехресний, протиточний алюмінієвий теплообмінник – алюміній, з якого виготовлений теплообмінник, який не окислюється (на відміну від міді та інших матеріалів, що володіють великою теплопровідністю), відповідно, не має негативного впливу на дихальну систему людини, дозволяє працювати в широкому температурному діапазоні, має природну захист (оксидна плівка) від корозії, перешкоджають розвитку грибкових і гнильних бактерій на ламелях

ТЕН догріву повітря – ТЕН догріву повітря забезпечує стабільну роботу і комфортну температуру повітря, що поступає в будь-який час року.

Клапан перекриття потоків – клапан перекриття потоків перешкоджає задуваниям вітру, протягів і шуму, усходящему з вулиці. А його розташування в задній (вуличної) частині рекуператора виключає можливість промерзання рекуператора при екстримально низькій температурі – коли рекуператор вимкнений, тк. «труба» рекуператора залишається «в приміщенні».

Унікальна форма крильчатки мотора – завдяки особливій формі крильчатки ефективність моторів зросла майже в 2 рази. Завдяки цьому вийшло знизити потужність на якій працює мотор, що спричинило за собою ще більшу економію енергоресурсів і максимально знизити рівень шуму серед аналогів.

Повітряний фільтр – рекуператор обладнаний «пиловим» і «вугільних» фільтрами, які затримують пил, вихлопні гази і неприємні запахи, роблячи повітря свіжим і приємним для дихання. А приміщення та меблі чистими.

Монтаж і підключення припливно-витяжної установки


Необхідне обладнання:

• Бурильна установка+станина+коронки для буріння відповідн. діаметра
• Анкерне UKROP лення або шпилька
• Перфоратор
• Стрем'янка
• Будівельний пилосос, якщо в приміщенні потрібно збереження чистоти

Приклад:

1.Робимо розмітку під отвір з відступом від стіни і стелі не менше 30 см (рис.1).

2.Свердлимо отвір під шпильку (рис.2).

3.Фіксуємо шпильку (рис.3).

4.Ставимо OSB-лист для захисту стіни (рис.4).

5.Виставляємо станину під кутом 3-5 градусів (рис.5).

6.Ставимо бурильну установку (рис.6).

7.Одягаємо перехідник для пилососа і коронку (рис.7).

8.Приєднуємо шланг будівельного пилососа (рис.8).

9.Одягаємо перехідник для пилососа і коронку (рис.9).

10.Прорізаємо гіпсокартон (рис.10).

11.Прибираємо гіпсокартон і продовжуємо буріння (рис.11, 12).

12.Одягаємо подовжувач коронки (рис.13).

13.Збираємо залишки пилу (рис.14).

14.Отвір готово (рис.15).

15.UKROP имо ущільнювач (алюфом 3 або 5 мм), приклеюємо додаткові 2 смужки для більш щільної посадки в отворі (рис.16, 17).

16.Робимо попередній запуск рекуператора (рис.18).

17.Поміщаємо рекуператор в отвір індикацією вгору для серії СТАНДАРТ, спицею вниз для серії БАЗА (рис.19).

18.Просуваємо рекуператор, тримаючись за боки корпуса (рис.20).

19.УВАГА!!! Лицьову частину можна штовхати і тягнути ТІЛЬКИ ЗА КОРПУС!!! (рис.21, 22, 23)

20.Знімаємо фланець, підключаємо харчування і ставимо його назад по пазах (рис.24, 25, 26, 27, 28).

21.Монтаж завершено (рис.29).

22.Включаємо рекуператор (рис.30).

1. Вид встановленої системи з вулиці
2. Вид встановленої системи з приміщення
3. Відстані не менше 30 см

Індивідуальні рішення з рекуператорами серії «РД»

Рознесення припливу і витяжки з подовженням модуля для приміщень, де немає можливості прямого монтажу стандартного рекуператора.

1. Свіже повітря
2. Відпрацьоване повітря

3. Можливий підбір кольору на вимогу замовника
