Інтернет-магазин альтернативного опалення та енергозбереження "Еко-обігрів"

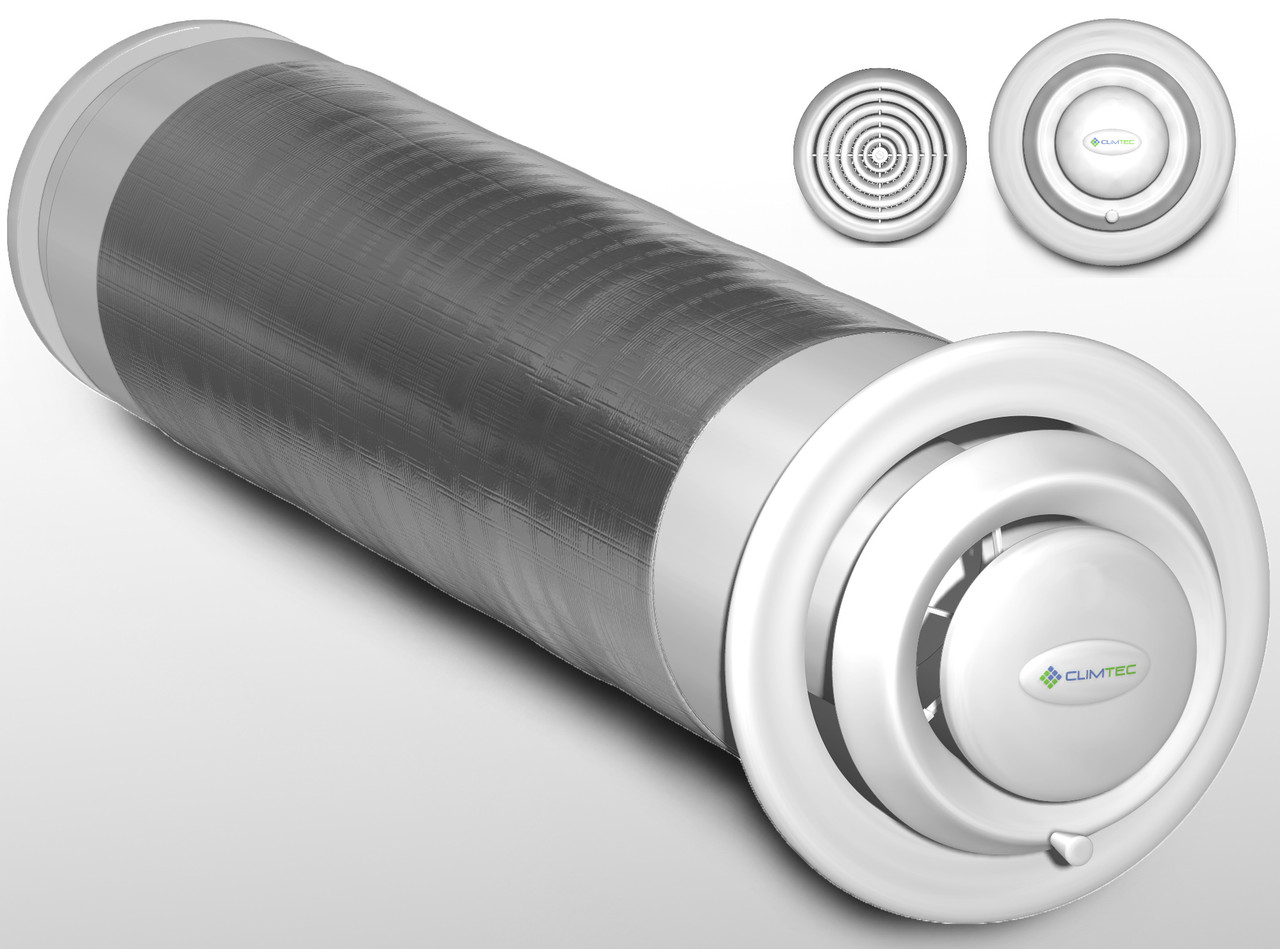

Рекуператор Climtec РД-200 БАЗА, фото 2
Рекуператор Climtec РД-200 БАЗА, фото 2
Рекуператор Climtec РД-200 БАЗА, фото 2
Рекуператор Climtec РД-200 БАЗА, фото 3
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

Децентралізована система вентиляції з рекуператором ТМ «CLIMTEC» - це припливно-витяжна система вентиляції, в якій приплив і відтік відбуваються одночасно, і без змішування потоків повітря.

Теплообмінник - це теплообмінник, взимку повертає теплову енергію, витікаючу з приміщення з видаленого повітрям, а влітку перешкоджає проникненню спеки з припливним повітрям. Процес рекуперації може зберегти до 75% тепла, що втрачається при звичайному вентилюванні приміщення.

Навіщо потрібен рекуператор CLIMTEC

  • Підтримання температури всередині приміщення при постійній подачі свіжого повітря
  • Енергозбереження: економія на опаленні та охолодженні
  • Видалення вологи, грибка, конденсату, плісняви з приміщення
  • Очищення повітря
  • Оптимальний вибір вентиляції для алергіків і астматиків



Характеристики

Діаметр корпусу робочого модуля без утеплювача, мм 200
Діаметр монтажного отвору, мм 225
Довжина, мм 524-1000
Маса, кг 5,1
ККД, % 93
Обсяг припливного/витяжного повітря при максимальній потужності, м3/годину 185/185
Обсяг припливного/витяжного повітря при мінімальній потужності , м3/годину 45/45
Рекомендована площа приміщення, м2 70
Рекомендована кількість осіб в приміщенні 6
Напруга, В 220/230
Споживана потужність при максимальній потужності, Вт/А·год 60/0,28
Споживана потужність при мінімальній потужності, Вт/А·год 36/0,18
Рівень шуму при максимальній потужності, дБ 32
Рівень шуму при мінімальній потужності, дБ 22
Споживана потужність Тена догріву, Вт/год -
Алюмінієвий теплообмінник діаметрально пластинчастий +
Клапан перекриття потоків Ручний
Система керування (пульт) Стаціонарне
Фільтр очищення повітря (G) -

Управління: стаціонарне







Технічний паспорт

Технічний паспорт

Основний модуль

1. Передній анемостат
2. Припливний вентилятор
3. Редуктор розподілу повітряних потоків передній
4. Діаметрально-пластинчастий теплообмінник перехресного типу
5. Сервопривід відкриття/закриття заслінок*
6. Клапан перекриття повітряних потоків (ручний** або автоматичний*)
7. Редуктор розподілу повітряних потоків задній
8. Витяжний вентилятор

9. Фільтр припливного повітря*
10. Решітка розподільна задня
11. Захисний Кожух
12. Фланець декоративний внутрішній
13. Керамічний ТЕН догріву повітря*
* тільки для серії «РД» СТАНДАРТ
** тільки для серії «РД» БАЗА

Унікальний модуль розподілу потоків повітря з приміщення проганяється через рекуператор одним вентилятором, а повітря з вулиці – іншим. Потоки повітря при цьому розділені таким чином, що при роботі вентиляторів вони не змішуються, а рухаються в різних каналах теплообмінника у зустрічних напрямках.

Перехресний, протиточний алюмінієвий теплообмінник – алюміній, з якого виготовлений теплообмінник, який не окислюється (на відміну від міді та інших матеріалів, що володіють великою теплопровідністю), відповідно, не має негативного впливу на дихальну систему людини, дозволяє працювати в широкому температурному діапазоні, має природну захист (оксидна плівка) від корозії, перешкоджають розвитку грибкових і гнильних бактерій на ламелях

ТЕН догріву повітря – ТЕН догріву повітря забезпечує стабільну роботу і комфортну температуру повітря, що поступає в будь-який час року.

Клапан перекриття потоків – клапан перекриття потоків перешкоджає задуваниям вітру, протягів і шуму, усходящему з вулиці. А його розташування в задній (вуличної) частині рекуператора виключає можливість промерзання рекуператора при екстримально низькій температурі – коли рекуператор вимкнений, тк. «труба» рекуператора залишається «в приміщенні».

Унікальна форма крильчатки мотора – завдяки особливій формі крильчатки ефективність моторів зросла майже в 2 рази. Завдяки цьому вийшло знизити потужність на якій працює мотор, що спричинило за собою ще більшу економію енергоресурсів і максимально знизити рівень шуму серед аналогів.

Повітряний фільтр – рекуператор обладнаний «пиловим» і «вугільних» фільтрами, які затримують пил, вихлопні гази і неприємні запахи, роблячи повітря свіжим і приємним для дихання. А приміщення та меблі чистими.

Монтаж і підключення припливно-витяжної установки

Необхідне обладнання:

  • Бурильна установка+станина+коронки для буріння відповідн. діаметра
  • Анкерне UKROP лення або шпилька
  • Перфоратор
  • Стрем'янка
  • Будівельний пилосос, якщо в приміщенні потрібно збереження чистоти

Приклад:

1.Робимо розмітку під отвір з відступом від стіни і стелі не менше 30 см (рис.1).

2.Свердлимо отвір під шпильку (рис.2).

3.Фіксуємо шпильку (рис.3).

4.Ставимо OSB-лист для захисту стіни (рис.4).

5.Виставляємо станину під кутом 3-5 градусів (рис.5).

6.Ставимо бурильну установку (рис.6).

7.Одягаємо перехідник для пилососа і коронку (рис.7).

8.Приєднуємо шланг будівельного пилососа (рис.8).

9.Одягаємо перехідник для пилососа і коронку (рис.9).

10.Прорізаємо гіпсокартон (рис.10).

11.Прибираємо гіпсокартон і продовжуємо буріння (рис.11, 12).

12.Одягаємо подовжувач коронки (рис.13).

13.Збираємо залишки пилу (рис.14).

14.Отвір готово (рис.15).

15.UKROP имо ущільнювач (алюфом 3 або 5 мм), приклеюємо додаткові 2 смужки для більш щільної посадки в отворі (рис.16, 17).

16.Робимо попередній запуск рекуператора (рис.18).

17.Поміщаємо рекуператор в отвір індикацією вгору для серії СТАНДАРТ, спицею вниз для серії БАЗА (рис.19).

18.Просуваємо рекуператор, тримаючись за боки корпуса (рис.20).

19.УВАГА!!! Лицьову частину можна штовхати і тягнути ТІЛЬКИ ЗА КОРПУС!!! (рис.21, 22, 23)

20.Знімаємо фланець, підключаємо харчування і ставимо його назад по пазах (рис.24, 25, 26, 27, 28).

21.Монтаж завершено (рис.29).

22.Включаємо рекуператор (рис.30).

Індивідуальні рішення з рекуператорами серії «РД»

Рознесення припливу і витяжки з подовженням модуля для приміщень, де немає можливості прямого монтажу стандартного рекуператора.

1. Свіже повітря
2. Відпрацьоване повітря
3. Можливий підбір кольору на вимогу замовника

Основні
ВиробникCLIMTEC
Країна виробникУкраїна
Вага5.1 кг
Напруга мережі220~240 В
Споживана потужність8 Вт
Тип рекуператораТрубчастий
Рівень шуму30 дБ
  • Ціна: 10 100 ₴
