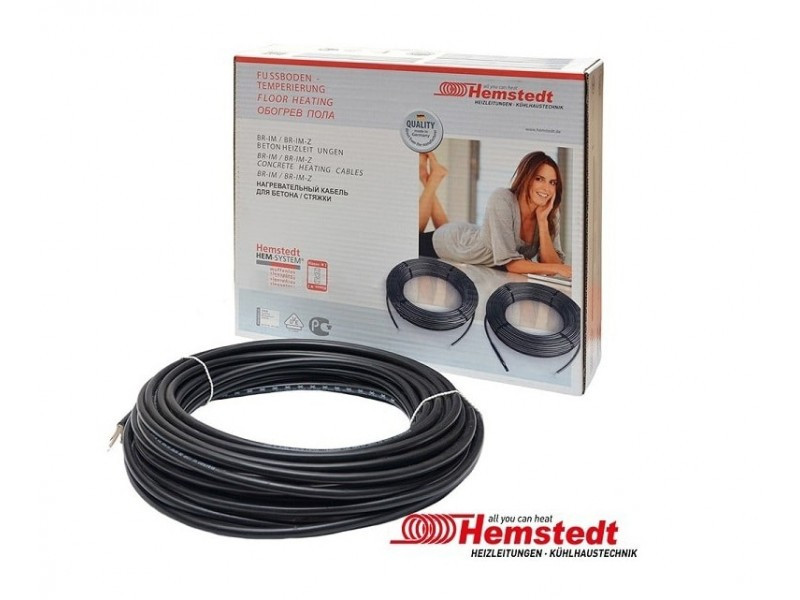

Тепла підлога під плитку Hemstedt Comfort Di Si R 12,5 W/m (Німеччина) - тонкий двожильний нагрівальний кабель використовується на нагрівальному мате HEMSTEDT Di Si H, тільки без сітки) для укладання під плитку(в клейовий розчин) або тонку стяжку. Складається з гріючої частини і одного монтажного проводу підключення, сполученого з безмуфтовой технології HEM-SYSTEM. За рахунок різного кроку укладання можна змінювати питому потужність на 1м2 для різних цілей (100Вт/1м2 - для теплої підлоги під дерев'яні покриття, або 220Вт/1м2 - для основного опалення приміщення). Для HEMSTEDT DR 12,5 W/m необхідний терморегулятор.
Для замовлення необхідно вибрати позицію із заводської лінійки представленої нижче в таблиці.
Технічні характеристики тонкого двожильного нагрівального кабелю HEMSTEDT DR 12,5 W/m:
- тип кабелю: двожильний екранований
- номінальна напруга: ~230В
- питома потужність: 11,95 Вт/м при 220 В, 12,5 Вт/м при 230В
- діаметр: 4 мм
- мін. радіус вигину: 5 х діаметр кабелю
- холодний кінець: 1х2,5м, 3x1,0мм. кв.
- ізоляція: фторполімерна
- екран: алюмінієва трубка + оплетка
- допустиме відхилення опору: -5% +10%
- з'єднання холодний/нагрівальний кабель: CONECTION/SLEEVE (безшовне, без термоусадки)
- сертифікований: BVF, VDE, ISO 9001:2008
- гарантія: 20 років.
Виберіть потрібний розмір з лінійки нагрівального кабелю Hemstedt Comfort Di Si R 12,5 Вт/м (під плитку):
Потужність, Вт | Довжина нагрівального. елементу, м | Площа, h=0,08 м, P=156 Вт/м кв. | Площа, h=0,06 м, P=208 Вт/м кв. | Ціна Di Si R (кабель), грн | Комплект Di Si R с монт. стрічки і гофри, грн |
Di Si R 150W | 12 | 1,0 | 0,7 | 3150 | 3299 |
Di Si R 225W | 18 | 1,4 | 1,1 | 3820 | 3969 |
Di Si R 300W | 24 | 1,9 | 1,4 | 3930 | 4079 |
Di Si R 375W | 30 | 2,4 | 1,8 | 4400 | 4659 |
Di Si R 450W | 36 | 2,9 | 2,2 | 5180 | 5439 |
Di Si R 525W | 42 | 3,4 | 2,5 | 5650 | 5909 |
Di Si R 600W | 48 | 3,8 | 2,9 | 6000 | 6259 |
Di Si R 675W | 54 | 4,3 | 3,2 | 6520 | 6889 |
Di Si R 750W | 60 | 4,8 | 3,6 | 7040 | 7409 |
Di Si R 900W | 72 | 5,8 | 4,3 | 8210 | 8689 |
Di Si R 1050W | 84 | 6,7 | 5,0 | 9410 | 9889 |
Di Si R 1200W | 96 | 7,7 | 5,8 | 10460 | 10939 |
Di Si R 1350W | 108 | 8,6 | 6,5 | 11340 | 11929 |
Di Si R 1500W | 120 | 9,6 | 7,2 | 13820 | 14409 |
Di Si R 1800W | 144 | 11,5 | 8,6 | 16500 | 17199 |
Di Si R 2250W | 180 | 14,4 | 10,8 | 22390 | 23089 |
Послідовність монтажу нагрівального кабелю під плитку:
- Розрахуємо площу області підігріву. Від загальної площі приміщення віднімемо площа стаціонарної меблів і відступимо від стін 5-10 див.
- По таблиці типорозмірів вибираємо найближчу площа (довжину) готової секції нагрівального кабелю, округляючи розрахункову потужність в більшу сторону.
- Вибираємо терморегулятор. Вони бувають: механічні, цифрові, функціональні і програмовані з Wi-Fi.
- UKROP имо монтажну стрічку (оцинкована смуга з вусиками для UKROP лення кабелю) поперек розташуванню витків кабелю. Відстань між смужками стрічки 30-60см. Перед початком рекомендується нанести ґрунтовку на основу.
- Раскладываем нагревательный кабель. Кабель закрепляется за усики ленты с шагом 6-10 см. Рассчитать шаг укладки кабеля для теплого пола поможет формула: Ш см = (100*S)/L, где Ш см – непосредственно сам шаг укладки, измеряемый в сантиметрах, S – площадь обогреваемой поверхности, а L – длина кабеля.
-
Закрепляем гофротрубку с датчиком температуры в зоне обогрева, между витками кабеля.
-
Проверяем сопротивление жил кабеля и сверяем с паспортными данными. Между жилами кабеля и экраном (провод заземления) сопротивление должно равняться нулю.
-
Замальовуємо схему розташування нагрівального кабелю відносно стін приміщення (можна зробити фото). Обов'язково позначаємо розташування сполучних і кінцевих муфт.
-
Закриваємо нагрівальний кабель шаром плиткового клею, або відразу укладається підлогове покриття (втоплюючи кабель в шар клейової суміші). Важливо наносити клей так, щоб не залишалося повітряних пустот.
-
Підключаємо терморегулятор.
Основні | |
---|---|
Виробник | Hemstedt |
Країна виробник | Німеччина |
Вид нагрівального кабелю | Резистивний |
Діаметр кабелю | 4 мм |
Ізоляція | Фторполімерів |
Кількість жил | 2 |
Максимальна потужність | 12.5 Вт/м |
Напруга мережі | 220~240 В |
Область застосування нагрівального кабелю | Тепла підлога |
Частота | 50 Гц |
Користувальницькі характеристики | |
Потужність, Вт | 150 Вт |
Гарантійний термін | 240 дней |
- Ціна: 3 150 ₴
