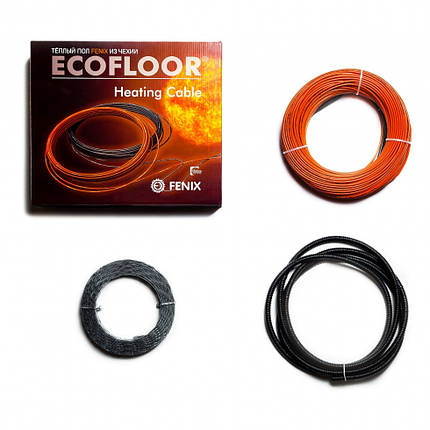

Тепла підлога під плитку Fenix Ultra ADSA-12 (Чехія) - ультратонкий двожильний нагрівальний кабель для укладання під плитку(в клейовий розчин) або тонку стяжку. Його товщина всього 2,3 мм. Даний гріючий кабель незамінний, коли мова йде про економію кожного міліметра висоти. Складається з гріючої частини і одного монтажного проводу підключення. За рахунок різного кроку укладання можна змінювати питому потужність на 1м2 для різних цілей (100Вт/м2 - для теплої підлоги під дерев'яні покриття, або 220Вт/м2 - для основного опалення приміщення). Для підтримки комфортної температури необхідний терморегулятор.
Для замовлення необхідно вибрати позицію із заводської лінійки представленої нижче в таблиці.
Технічні характеристики тонкого двожильного нагрівального кабелю Fenix Ultra ADSA-12:
- тип кабелю: двожильний екранований
- номінальна напруга: ~230В
- питома потужність: 12Вт/м при 230В
- діаметр: 2,3 мм
- мін. радіус вигину: 5 х діаметр кабелю
- холодний кінець: 1х3,0м, 3x1,0мм. кв.
- ізоляція: фторполімерна
- екран: алюмінієва трубка + оплетка
- допустиме відхилення опору: -5% +10%
- з'єднання холодний/нагрівальний кабель: муфтове (термоусадка)
- сертифікована: ISO 9001:2008
- гарантія: 20 років (довічно, при реєстрації на сайті заводу).
Виберіть потрібний розмір з лінійки нагрівального кабелю Fenix Fenix Ultra ADSA 12 Вт/м (під плитку):
Тип | Потужність | Довжина | Площа, h= 0,06м | Площа, h= 0,08м | Площа, h= 0,10м | Стандартна ціна | Ціна комплект |
ADSA-12 | Вт | м | 210Вт/м.кв. | 150Вт/м.кв. | 127Вт/м.кв. | грн | грн |
12165 | 165 | 12,9 | 0,8 | 1,0 | 1,3 | 2220 | 2369 |
12225 | 225 | 16,8 | 1,0 | 1,3 | 1,7 | 2570 | 2719 |
12350 | 350 | 28,9 | 1,7 | 2,3 | 2,9 | 3610 | 3759 |
12525 | 525 | 39,2 | 2,4 | 3,1 | 3,9 | 4320 | 4579 |
12700 | 700 | 54,8 | 3,3 | 4,4 | 5,5 | 5720 | 5979 |
12875 | 875 | 65,0 | 3,9 | 5,2 | 6,5 | 6180 | 6549 |
121000 | 1000 | 83,0 | 5,0 | 6,6 | 8,3 | 8140 | 8509 |
121250 | 1250 | 100,0 | 6,0 | 8,0 | 10,0 | 9360 | 9839 |
121450 | 1450 | 118,0 | 7,1 | 9,4 | 11,8 | 11600 | 12079 |
121800 | 1800 | 150,0 | 9,0 | 12,0 | 15,0 | 14490 | 15189 |
122200 | 2200 | 176,0 | 10,6 | 14,1 | 17,6 | 17520 | 18329 |
Монтажна стрічка h=20мм - 22 грн/м, комплект включає 3 м труби гофрованої (13 грн/м).
Послідовність монтажу нагрівального кабелю під плитку:
- Розрахуємо площу області підігріву. Від загальної площі приміщення віднімемо площа стаціонарної меблів і відступимо від стін 5-10 див.
- По таблиці типорозмірів вибираємо найближчу площа (довжину) готової секції нагрівального кабелю, округляючи розрахункову потужність в більшу сторону.
- Вибираємо терморегулятор. Вони бувають: механічні, цифрові, функціональні і програмовані з Wi-Fi.
- UKROP имо монтажну стрічку (оцинкована смуга з вусиками для UKROP лення кабелю) поперек розташуванню витків кабелю. Відстань між смужками стрічки 30-60см. Перед початком рекомендується нанести ґрунтовку на основу.
- Розкладаємо нагрівальний кабель. Кабель заUKROP люється за вусики стрічки з кроком 6-10 див. Розрахувати крок укладання кабелю для теплої підлоги допоможе формула: Ш см = (100*S)/L, де Ш см – безпосередньо сам крок укладання, вимірюється у сантиметрах, S – площа поверхні, що обігрівається, а L – довжина кабелю.
-
ЗаUKROP люємо гофротрубку з датчиком температури в зоні обігріву, між витками кабелю.
-
Перевіряємо опір жил кабелю і звіряємо з паспортними даними. Між жилами кабелю і екраном (провід заземлення) опір повинно дорівнювати нулю.
-
Замальовуємо схему розташування нагрівального кабелю відносно стін приміщення (можна зробити фото). Обов'язково позначаємо розташування сполучних і кінцевих муфт.
-
Закриваємо нагрівальний кабель шаром плиткового клею, або відразу укладається підлогове покриття (втоплюючи кабель в шар клейової суміші). Важливо наносити клей так, щоб не залишалося повітряних пустот.
-
Підключаємо терморегулятор.
Основні | |
---|---|
Виробник | Fenix |
Країна виробник | Чехія |
Вид нагрівального кабелю | Резистивний |
Діаметр кабелю | 2.3 мм |
Кількість жил | 2 |
Мінімальна температура монтажу | 5 град. |
Напруга мережі | 220~240 В |
Область застосування нагрівального кабелю | Тепла підлога, Обігрів покрівлі та водостоків, Обігрів водопроводу, Обігрів труб і трубопроводів, Обігрів резервуарів і ємностей, Підігрів підлоги морозильних камер |
Частота | 50 Гц |
Екранований кабель | Так |
Користувальницькі характеристики | |
Потужність, Вт | 165 Вт |
Гарантійний термін | 240 дней |
- Ціна: від 2 220 ₴
